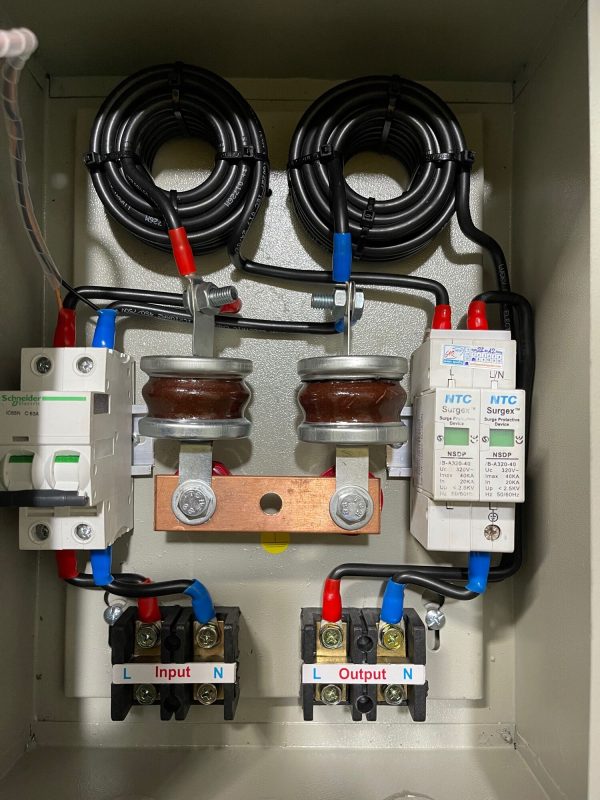

– Là sự kết hợp chống sét tuyệt vời của các linh kiện: Attomat/ Van thoát sét / cuộn cảm SDH/ SPD Schneider chống sét truyền lan, tạo thành thiết bị cắt lọc sét cho lưới điện hình pi hoàn hảo. Tính năng
-Attomat tác dụng tách/cách ly với nguồn điện khi dòng quá tải.
-Van thoát sét: 1. Ở điều kiện bình thường (điện áp làm việc định mức của lưới điện), chống sét van là sản phẩm cách điện
– trạng thái “chờ hoạt động”. Chúng không tham gia vào quá trình truyền tải, truyền dẫn điện trên hệ thống điện.
2. Khi điện áp đột ngột tăng cao ( thường ~ 3,5 lần), do sét cảm ứng hay sự cố về điện, chống sét van sẽ chuyển ngay tức thì sang trạng thái “hoạt động”. Chúng sẽ nhanh chóng trở thành vật dẫn điện cao và truyền tải năng lượng điện dư thừa này xuống đất, duy trì một điện áp trên 2 đầu van (điện áp dư) nhỏ hơn độ bền cách điện của thiết bị nối song song cần bảo vệ. Khi hết sét, hết quá áp, chống sét van sẽ lập tức quay trở về trạng thái “chờ hoạt động” – cách điện cao. điện áp trên mạng truyền tải điện sẽ nhanh chóng trở về điện áp định mức. Chính vì vậy, các sản phẩm chống sét van tốt phải đáp ứng rất nhiều & nghiêm ngặt của các tiêu chuẩn kỹ thuật điện phát dẫn.
– Cuộn cảm chống sét: Cuộn cảm phối hợp được thiết kế đặc biệt để kiểm soát các mức bảo vệ sơ cấp và thứ cấp trong các bộ chống sét Chúng thật sự cần thiết trong trường hợp điện cảm tự thân của dây dẫn không đáp ứng được (đặc biệt trong trường hợp không gian giới hạn, nơi mà chiều dài dây dẫn kết nối giữa bộ chống sét sơ cấp đến thứ cấp ngắn hơn 10m).
– Thiết bị SPD: Kết nối song song có trở kháng cao. Thiết bị có chứa ít nhất một thành phần phi tuyến được sử dụng để ngăn chặn quá xung điện áp khi bị sét đánh vào hệ thống, đôi khi quá áp do thao tác vận hành trong hệ thống điện, quá điện áp xuất hiện do việc thao tác chyển mạch của các thiết bị đóng cắt trong hệ thống điện. Thiết bị chống sét sẽ cắt sét trực tiếp, sau đó, thông qua bộ lọc triệt tiêu xung nhiễu của sét lên thiết bị điện, bảo vệ quá áp, quá tải của đường dây giúp cho đường dây không xảy ra sự cố chập/ cháy.
