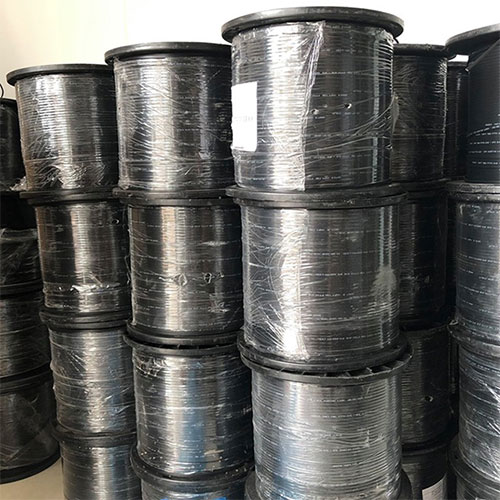

Cáp quang 1 sợi (1 lõi, 1 core, 1 Fo) ( loại tốt)

Lõi sợi (Core): Lõi sợi quang được làm bằng Silica và được bổ sung bằng Germanium, có chỉ số chiết suất lớn hơn chỉ số chiết suất của lớp vỏ phản xạ
Lớp vỏ phản xạ (cladding): Lớp vỏ phản xạ được làm từ Silica pha
Lớp vỏ sơ cấp (Coating): Lớp vỏ sơ cấp bằng nhựa mềm, đường kính 250 mm. Loại bảo vệ này có thể được loại bỏ dễ dàng bằng các dụng cụ tuốt vỏ. Lớp vỏ này bảo vệ cho sợi quang không bị suy hao do uốn cong và không bị trầy xước.
Lớp vỏ bọc chặt (Tight buffer), đường kính (DTB) 900 mm hoặc 600 mm tùy nhà sản xuất.
Về mặt cấu truc, cáp sợi quang bọc chặt thường gồm các thành phần sau:
Sợi quang bọc chặt (được bện xung quanh sợi gia cường trung tâm).
Sợi gia cường trung tâm (ở giữa cáp).
Lớp sợi Aramid (Kevlar): các sợi này được bện xung quanh sợi quang bọc chặt để bảo vệ sợi trước các tác động vật lý khi kéo cáp.
Sợi bóc (ripcord) để bóc vỏ ngoài một cách dễ dàng.
Lớp vỏ ngoài: Thường làm bằng nhựa PVC vì khả năng uốn dẻo linh hoạt, chậm cháy và dễ dàng khi bọc.
Tiêu chuẩn áp dụng: TCN 68-160: 1996; TCVN 6745-3: 2000

Sợi quang sử dụng trong cáp liên tục, không có mối hàn, hạn chế được suy hao tín hiệu.
Sợi quang nằm lỏng và di chuyển tự do trong ống đệm. Ống đệm lỏng bảo vệ sợi quang khỏi những tác động cơ học.
Các khoảng trống giữa sợi và bề mặt trong của ống được điền đầy bằng hợp chất đặc biệt chống sự thâm nhập của nước.
Các ống đệm lỏng được bện SZ xung quanh phần tử chịu lực trung tâm, bảo vệ cáp chịu được những tác động khi lắp đặt và môi trường

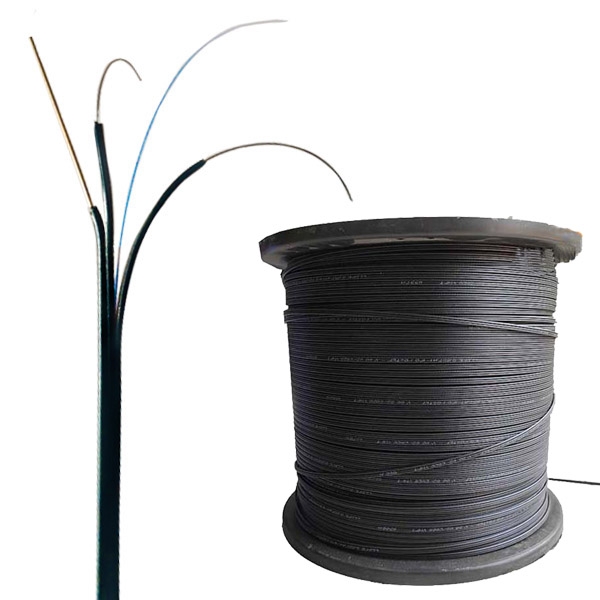

Cấu trúc Cáp quang 1 sợi (1 lõi, 1 core, 1 Fo)
